序號

內容

規格

1

設備型號

TM100-4

2

設備名稱

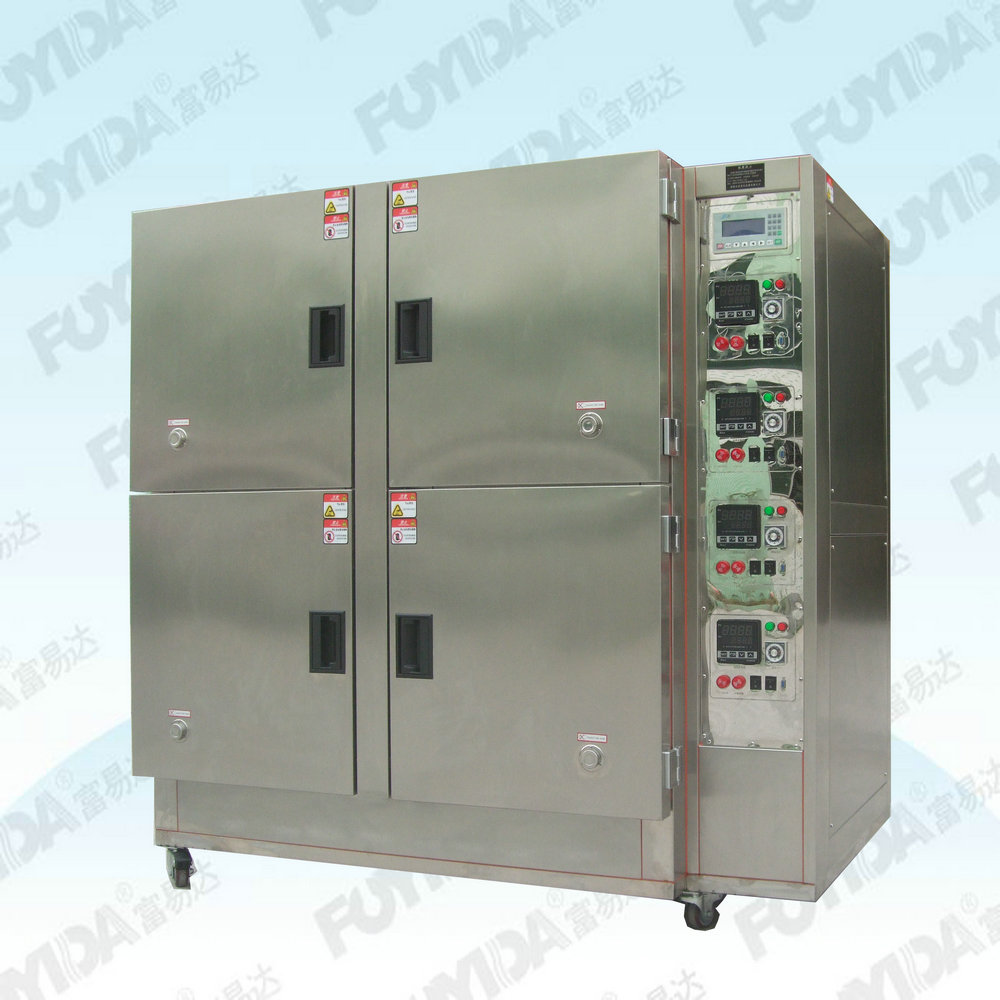

四槽式無塵烘箱

3

技術參數

3.1 電源：AC380V  3∮ 50Hz 10KVA

3.2 溫度均勻度：100℃±2℃以內、200℃±3℃以內（空爐測試）；

3.3 溫度范圍： RT+20～Max200℃；

3.4升溫時間：常溫到200℃約需時間60min（空爐測試）；

3.5加熱功率：4KW/槽；

3.6潔凈度：100級；

4

機臺尺寸

4.1 內尺寸：D 450mm × W 500mm ×H 450mm（上下共四箱）；

4.2 外尺寸：D1205mm W 1740mm ×× H1850mm；

5

溫度控制系統

5.1 溫度控制精度: ±1.5%（空爐測試）；

5.2 溫度控制器顯示精度: 0.1;

5.3 傳感器：采用日制進口感溫芯片，不銹鋼外套，輸出被控制元件：SSR固態繼電器輸出；

5.4 溫度控制器:采用臺達“DTB9696”型多段程序溫度控制器，數字設定，LED顯示，PID自動演算，SSR固態繼電器輸出，內建計時器；

6

機臺動作

6.1 溫度到達開始計時（可以正計時、也提供倒計時）；

6.2 時間到不停止加熱并報警；

6.3 超溫報警；

6.4 開門信號，打開大門，停機并重新計時；

7

機臺結構

7.1 采用單門設計，控制箱位于機臺右方，上下四個單元；

7.2 內部材料：

內桶：采用SUS304#鏡面不銹鋼板，經堿性蘇打水清潔，去掉油污，避免烘烤時產生灰塵；

中桶：采用SUS304#鏡面不銹鋼板，經堿性蘇打水清潔，去掉油污，全氬弧焊焊接密封，避免烘烤時自身污染；

7.3 外部材料：采用SUS304拉絲不銹鋼板制造；

7.4 保溫材料：采用國產優質超細玻璃棉，100K級高密度高保溫材料制造，六面保溫

7.5 潔凈度：烤箱內部均采用無塵化配件及材料

7.6 運風方式：采取平面水平由后向前送風后經高效過濾器裝置
   往前門（特殊風道設計）方向送風，過濾效率99.99%；

7.7  排氣口（電纜口）：¢25，位于門上；

8

層架

8.1、托盤：上下2層，用于產品的放置，采用SUS304不銹鋼
     小方通做骨架，表面鋪不銹鋼網（網孔為10×10）；

8.2、整機為4臺獨立的無塵烘箱組合而成，占地少,效率高。

9

加熱器

9.1  采用定制專用不銹鋼無氧化加熱器；

9.2 加熱功率標定每槽為2KW；

10

安全裝置

10.1 超溫防止警報裝置；

10.2 電熱、馬達過電流保護；

10.3 控制回路短路及過載保護；

10.4 漏電斷路器；

10.5 逆向防止器；

10.6 機臺異常風鳴器；

11

配備

11.1 安全門鎖：采用嵌入式防爆門鎖；

11.2三色指示燈：黃色待機,綠色運轉,紅色超溫指示；

11.3運風馬達：采用臺制120W長軸專用耐高溫馬達 ；

12

附屬品

機器說明書、溫度控制器說明書等；
