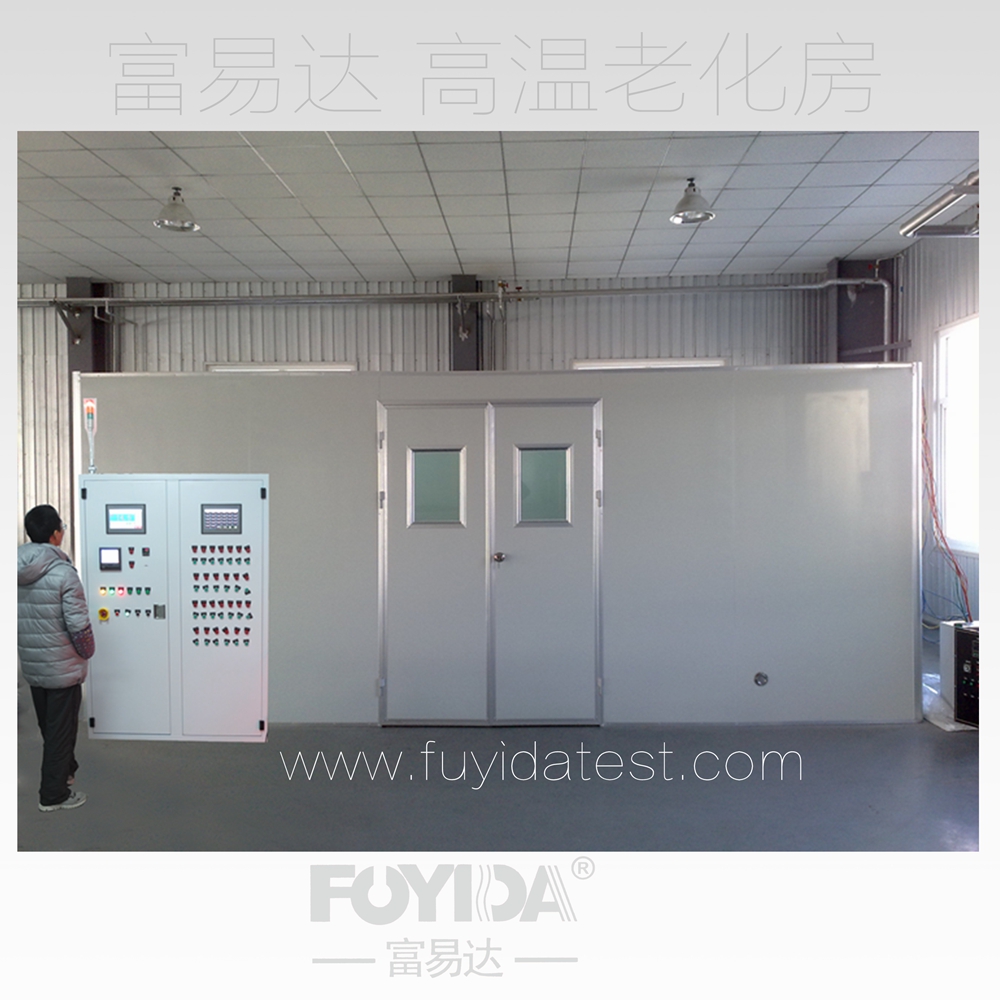

高溫老化房規格書
(型號：ORT100M)
項目名稱：高溫老化房（型號：ORT100M）
|
1 |
老化量 |
10個臺車，每個臺車布置機芯數量根據機型決定； |
|
2 |
總電量需求 |
老化房約36KW/間 |
|
3 |
結構尺寸 |
尺寸：8000D×5000W×2500H； 容積100立方米； |
|
4 |
庫體材質 |
50T厚雙層彩鋼板，共五面 |
|
5 |
地面材質 |
不做處理，原來地板 |
|
6 |
玻璃視窗 |
尺寸及安裝位置現場待定 |
|
7 |
固定方式 |
連接處采用專用連接鋁材 |
|
8 |
溫度范圍 |
室溫～85℃±5℃，升溫時間：室溫到85度大約需60分鐘 |
|
9 |
溫度精度 |
±3℃ |
|
10 |
輔助升溫 |
循環風道內裝有加溫溫度電熱絲作升溫用，采用溫度模塊配合固態繼電器SSR動作 |
|
11 |
超溫溫進、排風 |
超溫時，排風馬達啟動，超溫進風自垂百葉進新冷風，熱風由排熱風機排至室外 |
|
12 |
電線電纜 |
老化房中所有用線均采用國標線及105度耐高溫電線。 |
|
13 |
報警及保護裝置 |
A.控制電源加保險及熱過載繼電器 |
|
|
|
B.超溫報警 |
|
|
|
C.鼓風機過載、過熱、缺相保護 |
|
|
|
D.電熱采用無風切電過熱保護 |
|
|
|
E.嚴格國執行家電工安全標準，確保布線規范，及各接線端口均有明確標識，無裸露現象 |
|
|
|
F.可靠的接地和漏電保護裝置 |
|
|
|
G.室內超溫三重保護,超過設置溫度風機排風,高溫紅色報警及排風機啟動排風,超高溫產品斷電保護 |
|
14 |
溫度控制方式 |
A.PID為控制核心，通過過繼電器實現自動控制功能 |
|
|
|
B.排風系統采用獨立溫度控制系統，PID+風機. |
|
|
|
C.時間單獨控制、倒記時功能。 |
|
15 |
溫度檢測 |
A.室內1點溫度檢測、4點溫度監控 |
|
|
|
B.排風溫度采用獨立溫控器室內獨立取點進行，以防止因外部原因造成排風系統癱瘓。 |
|
16 |
溫度顯示 |
A.老化總過程溫度自動控制。 |
|
|
|
C.單點控制排風取樣點. |
|
17 |
聲光報警系統 |
在老化房外設置設置蜂鳴器，音樂報警，指示老化房內運行狀態。。 |
|
19 |
主電 |
本規格書內，只負載本身老化房電力系統配電，不負責老化車的供電及連接線問題. |
深圳市富易達儀器有限公司 2010年8月整理，感謝摩比天線技術有限公司長期的支持和信任。
