項目

具體內容

運風模式

  老化房雙面運風，風道上出風下回風運風模式

總電量需求

  老化房本體：加熱約30KW，老化房總配電約35KW；

結

構

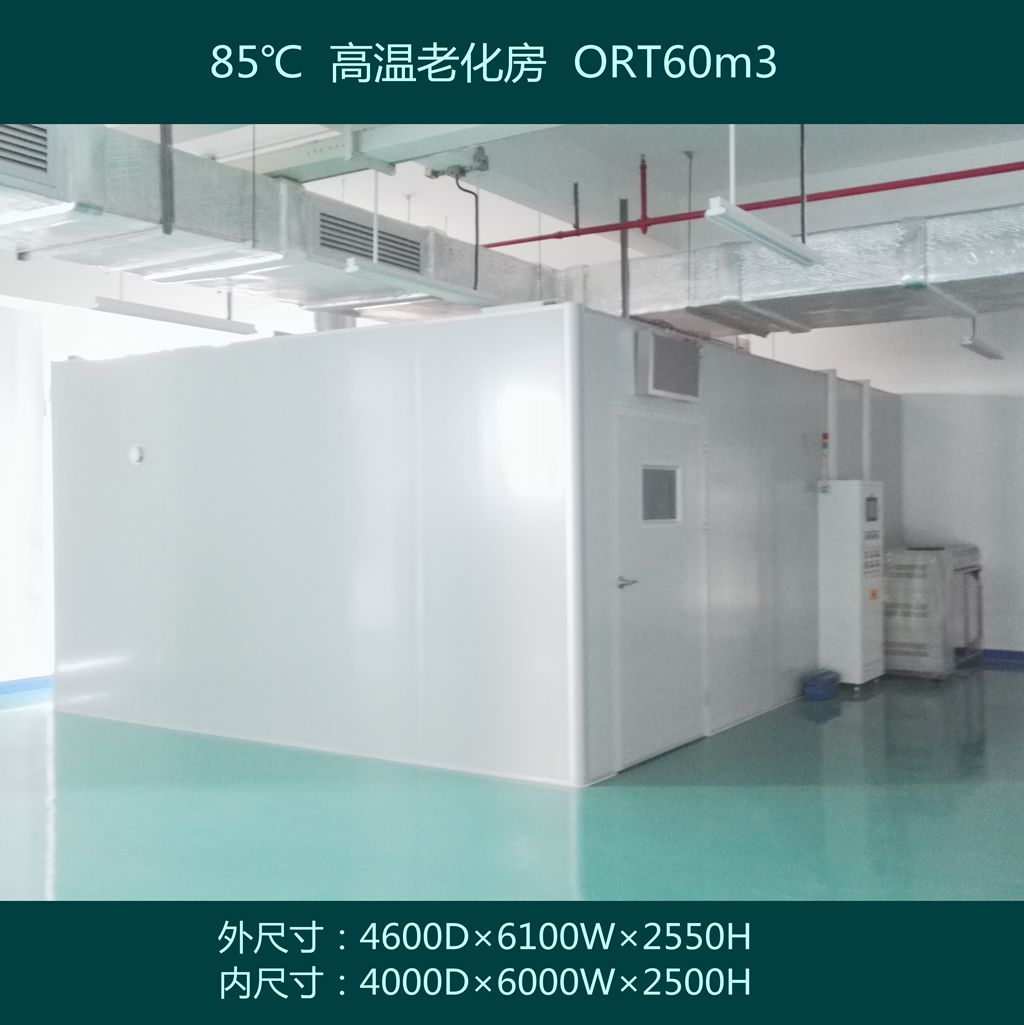

內尺寸

  4000D×6000W×2500H，1間，容積60m3

場地尺寸

  4600D×6100W×2550H

大門尺寸

  1200W×2000H（單開門，帶觀察窗）

玻璃視窗

  位于門上、尺寸350mm×500mm

庫體材質

  50T厚雙層彩鋼巖棉板

地面材質

  表面鋪設3mm厚度的鍍鋅板

固定方式

  連接處采用專用連接鋁材

性

能

溫度范圍

  室溫～85℃±3℃，升溫時間：室溫到75℃大約需40分鐘（空載）

溫度精度

  ±0.5℃

溫度均勻度

  ±2℃（空載測試）

溫度偏差

  ±2℃（空載測試）；

升溫方式

  循環風道內裝有電熱管加溫，采用溫度模塊配合固態繼電器SSR動作

降溫方式

  抽風降溫，啟動過熱排風配置的離心風機對外排風，可以實現快速降溫；

超溫排風

  1、超溫時，排風馬達啟動，熱風由排熱風機排至室外；

2、自動排風模式：控制系統設計了默認自動排風方式，當實際溫度高于設定溫度3℃（該值可自行設置），啟動自動排風系統；

3、手動排風模式：面板設計了獨立手動排風開關，可以手動開啟排風（方便操作人員進出），當排風打開時，設備自動停止加熱，運風正常工作

溫度檢測

  室內1點溫度檢測、4點溫度監控；

溫場監控

（均勻性）

  獨立的4點溫度監控；

  其中2個監控點同時用作為超溫保護檢測和設備上限過溫度保護使用；

電線電纜

1、老化房本體內部用線均采用耐高溫硅膠電線。

2、老化房外部及內部線槽用線均采用國標線

安全保護裝置及報警

1、控制電源加保險及熱過載繼電器

6、設置蜂鳴器及三色報警燈

2、超溫報警 + 溫度上限報警

7、加熱器EGO（防止加熱器失控）

3、鼓風機過載、過熱、缺相保護

8、煙霧報警

4、電熱采用無風切電過熱保護

9、嚴格執行國家電工安全標準，布線規范，及各接線端口均有明確標識

5、可靠的接地和漏電保護裝置

控

制

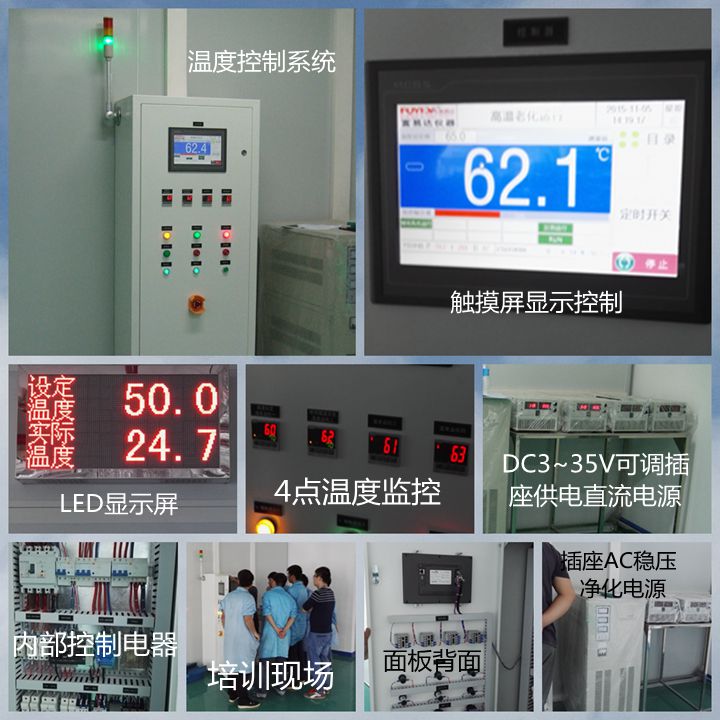

溫度控制系統

1、采用10.2寸的觸摸屏顯示和控制；

2、控制部件：觸摸屏 + PLC + 溫度模塊 + 控制軟件

溫度控制方式

  PID為控制核心，通過繼電器實現自動控制功能

時間控制方式

1、集成時間控制功能，時間控制分成“溫到計時”和“按鍵計時”2中模式

2、溫度計時：指溫度達到設定值后，系統自動開始計時，記錄恒溫時間；

3、按鍵計時：指設備開機，按計時鍵，設備就開始計時，記錄工作總時間；

溫度監控方式

1、采用LED顯示屏，監控老化房內部溫度；

2、人員在遠處即可直觀了解老化房內溫度控制情況；

產

品

供

電

線槽及插座

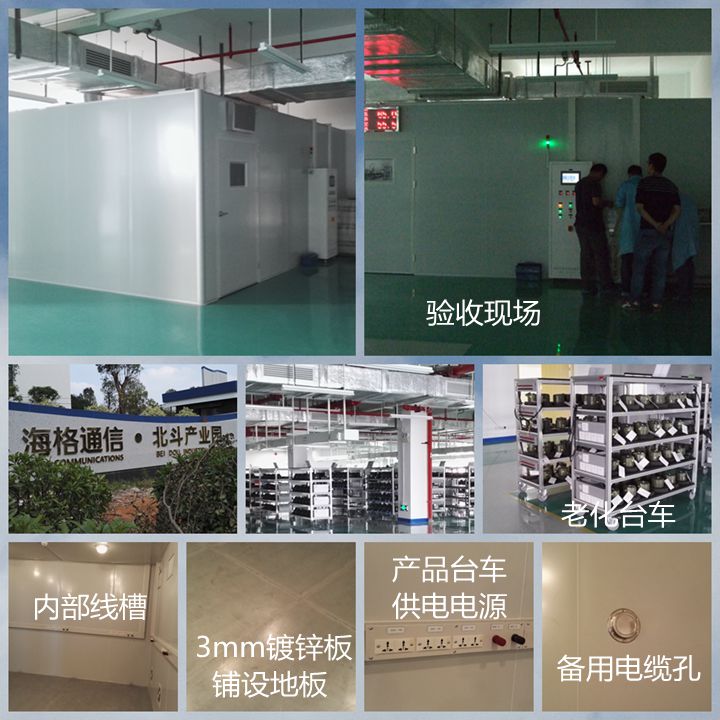

1、產品老化需要供電，電源插座集成到老化房內部線槽上，線槽離地1.2m；

2、插座位于老化房內前后右3個面，共12組電源（每組均含交流和直流）

交流插座

產品老化需要交流供電：AC220V 10A、 AC220V 16A，數量每組2工位

直流接線柱

直流電源供電端子采用接線柱方式，數量每組1工位

老化產品

北斗導航系列產品
