“富易達”品牌的電器控制板恒溫老化房（ORT47m3）詳細技術規格介紹

1.   主要技術參數：

1.1 溫度范圍：室溫 ~ +70℃

1.2 溫度波動：±0.5℃；

1.3 溫度偏差：≤±3℃；（空載條件下）

1.4 升溫速率：RT~60℃約25min

1.5 有效容積：單個約47m³

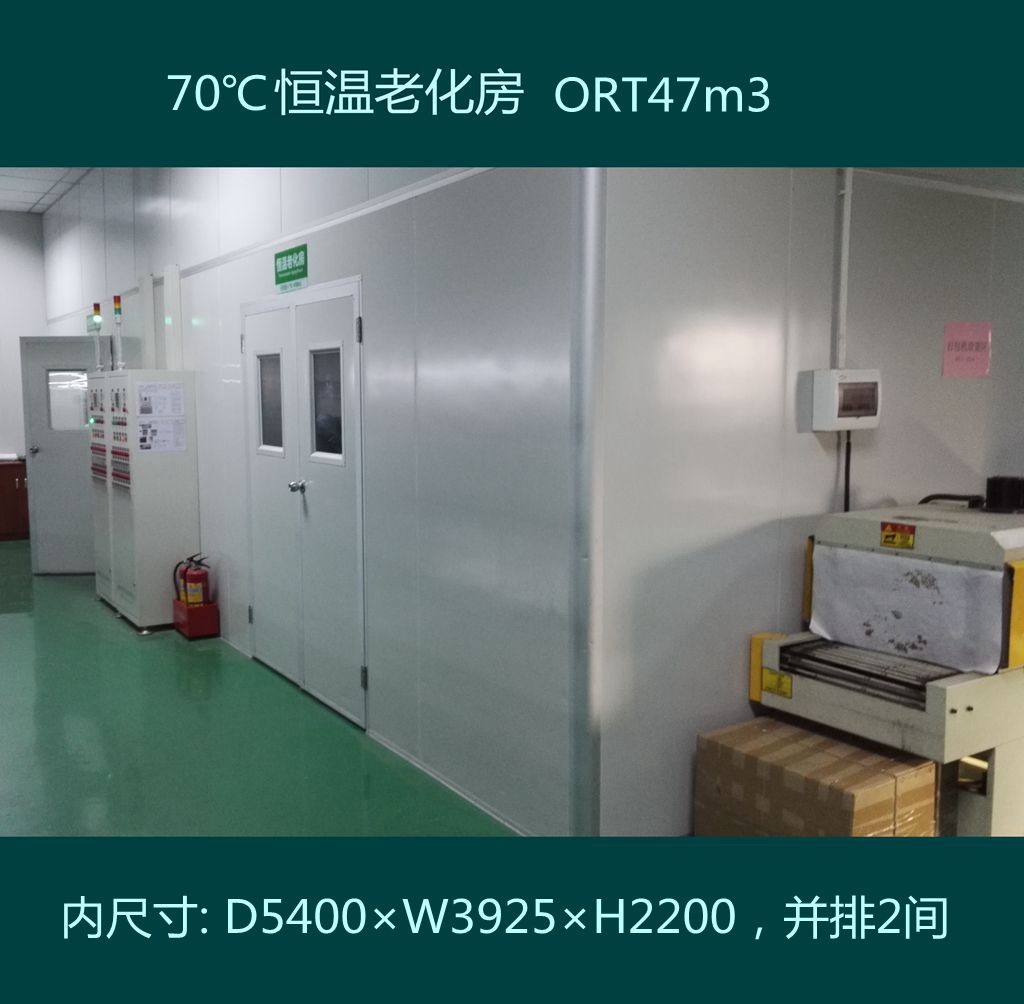

1.6 單個房內尺寸：5.4m×3.925m×2.2m，深×寬×高

1.7 總外形尺寸：5.5m×9.0m×2.25m，深×寬×高

1.8 門洞尺寸：1.4m×1.95m；寬×高(雙開門)

1.9 觀 察 窗：350×500㎜；安裝在門上㎡.8*1.8hi

1.10 溫度測量：PT100鉑電阻；

1.11 溫控系統：進口高精度微電腦溫度控制器，LED顯示，PID調節，控制精度0.1。

1.12 運行方式：溫度可調，恒定運行；

1.13 加熱方式：專用不銹鋼電加熱器（帶散熱鋁翅片）；

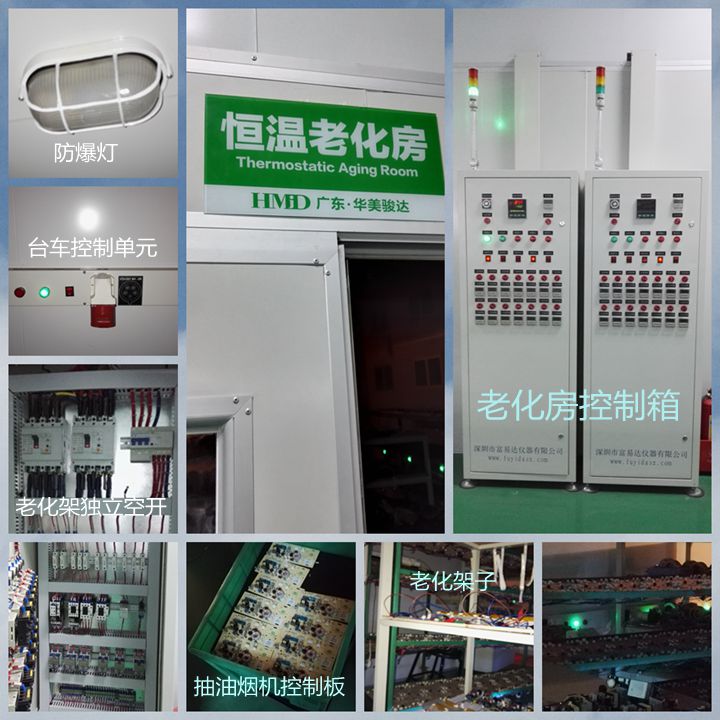

1.14 老化產品配電：在單個老化房左右兩面墻上平均安裝14個防水插座（公母頭都由我司提供，380V供電、載流量32A），即兩個老化房老化量共為28個臺車；

1.15 照明裝置：防爆型日光燈，6只；

1.16 時間控制：配置時間繼電器，控制老化時間，可設計為溫度到開始計時，時間到斷加熱電源并報警。

1.17 加熱功率：約24KW/單間；

1.18 整機功率：約26KW單間；

1.19 安裝電源：380V；50 Hz；

1.20 噪音：≤65DB

2.  控制系統及安全保護系統：

2.1  電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。

2.2  溫度測量：Pt100鉑電阻；

2.3  溫度控制系統：高精度雙極PID調節，固態繼電器輸出，臺灣產“CAHO”H961，顯示精度：0.1℃，標準控制箱。

2.4  老化架老化時間控制：每個老化架配置獨立的時間繼電器及報警器（即每個老化架的老化時間可單獨設計，時間到后會有報警提醒）

2.5  漏電保護：采用漏電保護空氣開關；

2.6  風機故障報警保護：具鼓風機電流過載保護功能；

2.7  超溫報警保護：獨立于工作室主控制儀的超溫保護系統一套

2.8  加熱器過溫保護：對加熱器自身進行保護，防止加熱器因不受控制而燒毀；

2.9  短路保護：具加熱器短路保護功能；

3． 功能介紹及用料說明：

3.1  風道系統：加熱器及循環風道系統安裝于老化房內兩側，運風方式為兩側底送兩側頂回（溫場更均勻），整個風道由循環風系統及過熱排風系統組成。室內循環風經加熱器加熱后由循環送風機經風口送回室內，反復循環，使房間溫度維持在設定范圍。當房間溫度超過報警設定值時，排風機啟動，抽走室內過熱氣體，同時室外冷空氣進入房內與熱空氣混合，使房間溫度回復正常。

3.2  控制系統：進口高精度微電腦PID溫度控制器，LED顯示，PID調節，固態繼電器輸出，控制精度0.1。老化房的控制系統采用了兩級PID調節加熱量，實現對房間溫度的精確控制?？刂葡到y(tǒng)還設定了各種保護功能，完善的保護功能確保了老化房能長期穩定無故障運行。

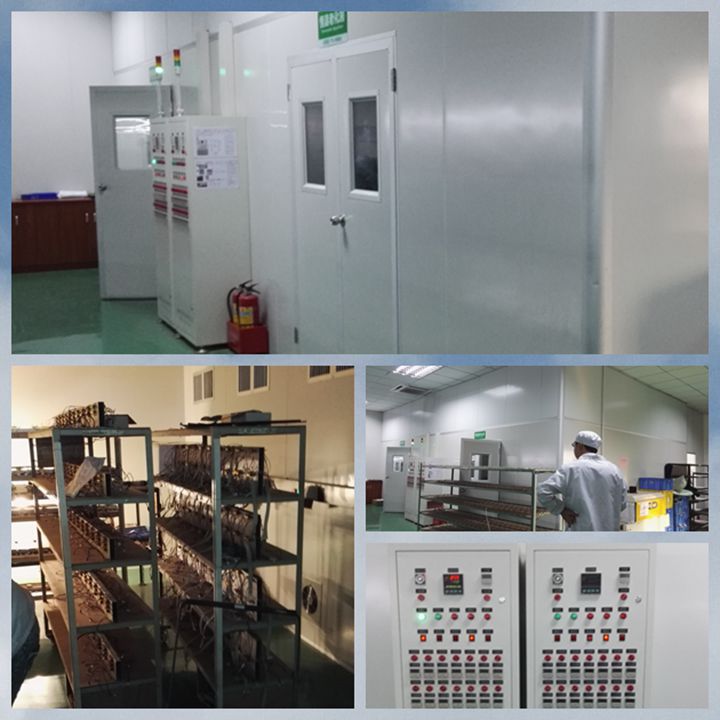

3.3  房體結構：房體5面用50㎜厚雙面彩鋼防火巖棉保溫夾心板制作而成，固定支撐鋁材橫梁，鋁型材板包邊，接合處打密封玻璃膠。地面保溫不作處理，方便老化推車的進出；

3.4  進排氣口：采用鋁合金百葉窗，300mm×300mm；

3.5  鼓風電機：安裝在老化房兩側風道擋板上，專用工業軸流風機；

3.6  排風電機：安裝在老化房定部，4G-4專用工業軸流風機
