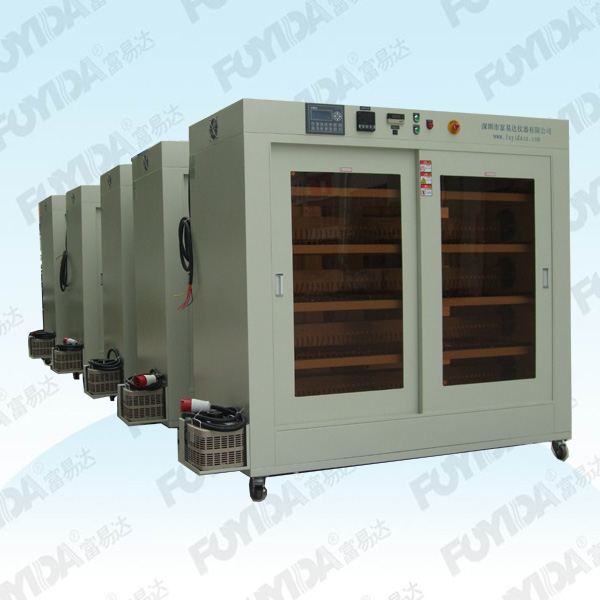

老化柜型號：

ORT500

供應商任務量界定

1、供應商做好老化柜的庫體部分、恒溫系統、控制系統、運風系統、排風系統等；

2、老化柜的電源：220v，配5KW調壓器

3、層架：5層，層高280mm，帶腳輪、臺車配電源2pin端子；

4、老化柜電源ON/OFF沖擊;

老化量的設計

每臺車?yán)匣a(chǎn)品500PCS；

整柜分成5層，每層雙面100PCS，單面50PCS

總電量需求

老化柜總配電約為：9.5KW。

其中：A.老化柜:加熱共3KW;

      B.運風風扇：¢220mm, 0.065KW×10 = 0.65KW;

      C.調壓器：5KW(0～300VAC)

結構尺寸

老化柜外尺寸約為：1960W×1890H×820D；

老化柜內尺寸：1700W×1400H×680D；

庫體材質

鈑金結構，冷板焊接噴粉處理

地面材質

------

玻璃視窗

位于大門上，每扇門配1個，大觀察窗，

茶色鋼化玻璃或者白色玻璃貼深色防爆膜

固定方式

焊接

溫度范圍

室溫～50℃±3℃,溫度可調

溫度均勻度

產品區 ≤±3.0℃，允許±5.0℃

輔助升溫

循環風道內裝有加溫溫度電熱絲作升溫用，采用溫度模塊配合固態繼電器SSR動作

超溫溫進、排風

超溫時，排風馬達啟動，超溫進風自垂百葉進新冷風，熱風由排熱風機排至室外

電線電纜

老化柜中所有用線均采用國標線及105度耐高溫電線。

報警及保護裝置

A.控制電源加保險及熱過載繼電器

B.超溫報警

C.鼓風機過載、過熱、缺相保護

D.電熱采用無風切電過熱保護

E.嚴格國執行家電工安全標準，確保布線規范，及各接線端口均有明確標識，無裸露現象

F.可靠的接地和漏電保護裝置

G.室內超溫三重保護,超過設置溫度風機排風,高溫紅色報警及排風機啟動排風,超高溫產品斷電保護

控制方式

溫度控制：電腦型溫度控制器的控制方式，固態繼電器輸出；測溫點：1點溫度檢測、1點超溫保護檢測；

A.PID為控制核心，通過過繼電器實現自動控制功能

B.排風系統采用獨立溫度控制系統.

時序控制

時間控制：采用PLC板+文本，灌裝時序控制程序、控制電源產品老化過程的ON/OFF沖擊及循環沖擊。

溫度檢測

A.室內1點溫度檢測、1點超溫保護檢測。

B.排風溫度采用獨立溫控器室內獨立取點進行，以防止因外部原因造成排風系統癱瘓。

溫度顯示

A.老化總過程溫度自動控制。

B.單點控制排風取樣點.

聲光報警系統

在老化柜外設置設置蜂鳴器，老化柜內運行狀態。

老化柜配電

老化柜控制箱內空開以下，線材由供方提供，空開以上電源線由需方負責（配3米線）；

負載線的固定、鋁型材由富易達購買和加工，鋁型材通過絕緣子與老化柜機殼絕緣，≥1000VAC；
