序號

項目名稱

內容

1.1

型號說明

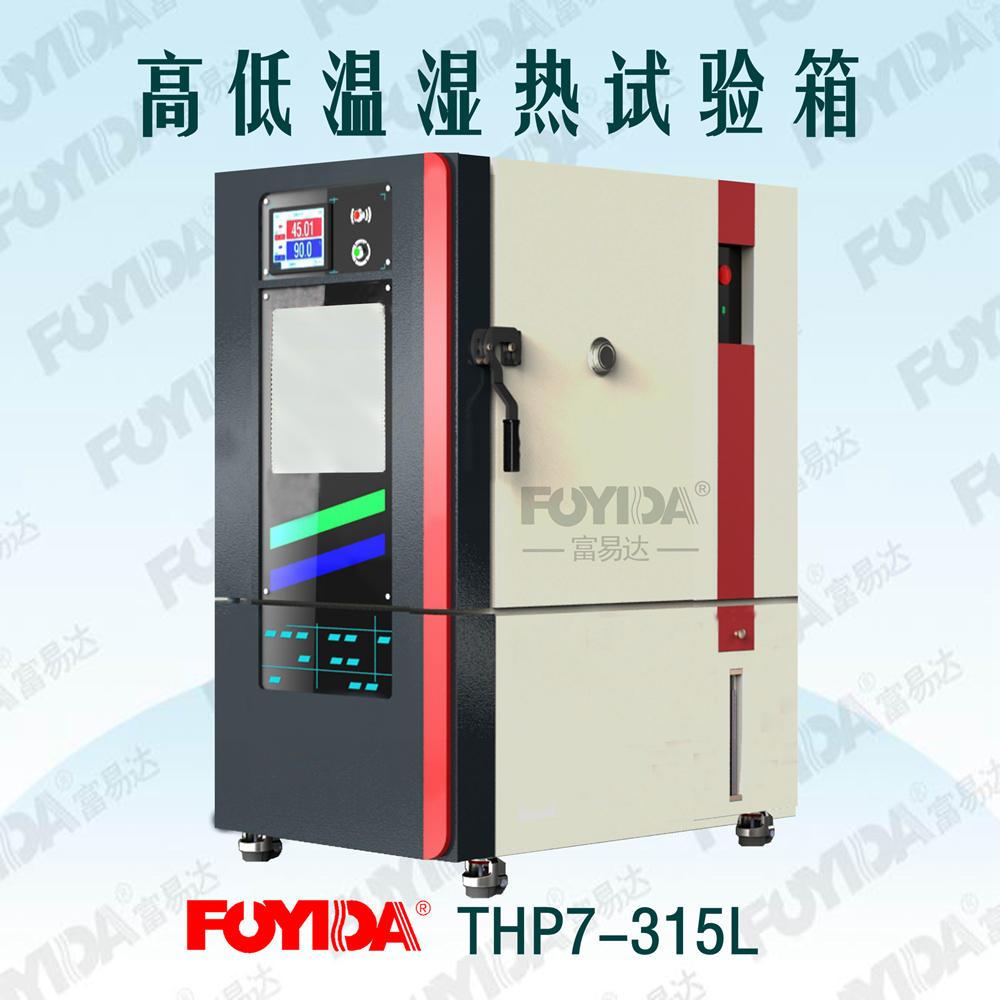

THP  7 -315L

  工作室總?cè)莘e：315L

  溫度下限：-70℃

1.2

設備用途

適用于對大型電工電子及其他產品、零部件及材料進行高低溫交變試驗或恒定試驗，模擬溫濕度變化條件下對產品、零部件及材料進行質量及可靠性測試。高低溫濕熱試驗箱主要為航天、航空、石油、化工、軍事、汽車（摩托車）、船舶、電子、通訊、光伏等科研及企業提供溫濕度變化環境。也可用于材料應力篩選、評估材料耐熱、耐寒、耐濕性能。

1.3

設備特點

本產品是全新定制設備，是富易達標準機型的延伸，無技術難題；能夠滿足長期、安全、可靠的使用要求；能夠滿足用戶為從事研究開發、質量檢測、產品驗收等用途的試驗要求；能夠滿足環保、安全、節能和電磁兼容等要求。

●結構系統設計先進合理，制造工藝規范，零部件的配套與組裝一致性強，調試工藝成熟，維護保養方便。配套產品和功能元器件具有國際先進水平和優越的性能。

●有良好的用戶界面，使用戶的操作和監測都更加簡單和直觀。試驗的應用范圍廣，適應面寬，試驗效果真實、可靠。

●專業送風設計：使用內置導流板風機蝸殼的風道保證產品溫度均勻，一致性高，溫度偏差小；

●采用了國際先進的PID+PWM VRF控制模式,即通過PID輸出量的無級自動調節控制溫度和濕度，實現溫濕度的恒定。

●低能耗：變翅片距高效蒸發器，抗結霜能力強，傳熱溫差小，降溫速率快。

關鍵零部件均為進口配件，確保使用壽命和可靠性：

●美國Emerson高效油分離器，降低系統管道含油量，確保壓縮機使用壽命。

●控制：臺灣工業級液晶觸摸屏，防水，耐振動，配置以法國施耐德為主的電器執行器件，系統全自動控制，運行可靠性高。

●操作簡單：控制器中文菜單欄顯示，操作便捷；

●上位機：配置遠程監控計算機, 控制系統實現冗余控制和遠程監控；

●機組內部消音，底部減振設計，降低振動和噪音在廠房內傳播。

1.4

維護與保養

●自診斷：控制系統具有自診斷功能，當出現超溫、壓縮機超壓、過載，風機過載等故障時，控制器中文顯示故障原因，并給出詳細解決辦法

●保養：冷凝器前面安裝的不銹鋼過濾網的Y型過濾器，便于定期清洗，防止冷凝器臟堵造成降溫速率降低甚至超壓保護停機

●歷史記錄：觸摸屏和上位機均能操控和查看溫度歷史和報警記錄。

1.5

部件系統

由整機箱體(工作室)、制冷系統、加熱系統、加濕系統、軟化水裝置、風道系統、溫度控制系統、安全保護裝置等

1.6

制造標準

GB 10592-2008     高低溫試驗箱技術條件

GB 10586-2008     濕熱試驗箱技術條件

1.7

試驗方法

GB/T 2423.1-2008 電工電子產品基本試驗規程 試驗A:低溫試驗方法

GB/T 2423.2-2008 電工電子產品基本試驗規程 試驗B：高溫試驗方法

GB/T2423.22-2008 電工電子產品基本試驗規程 試驗N:溫度變化

GJB 150A.3-2009   高溫試驗

GJB 150A.4-2009   低溫試驗

GB/T 2423.3-2008   試驗Ca：恒定濕熱試驗

GB/T 2423.4-2008   試驗Db：交變濕熱試驗

GJB 150.9-2009    濕熱試驗

1.8

安裝場地

地面平整，通風良好；

周圍無強烈氣流，當周圍空氣需強烈流動時，氣流不應直接吹到產品上；

周圍無強烈振動；

周圍無強電磁場影響；

無陽光直接照射或其它熱源直接輻射；

設備周圍留有適當?shù)氖褂眉熬S護空間。

1.9

使用條件

環境溫度為≤35℃、相對濕度≤85%

試驗箱內無試樣條件下測試

如有特殊條件，以后述為準

1.10

供電條件

電壓AC 380V±10%；頻率：50Hz±5%；3P+N+G

三相五線制，接地電阻≤4（Ω）

用戶在安裝現場為設備配置相應容量的獨立空氣開關供本設備使用

保證正常使用環境溫度應≤28℃

1.11

運輸

整體木質包裝，汽車公路運輸。

序號

項目名稱

內容

2.1

工作室尺寸

D600×W700×H750 mm

2.2

外形尺寸

D1350×W950×H1850mm

2.3

溫度范圍

-70～+150℃

2.4

濕度范圍

25%R.H～98%R•H

2.5

溫度波動度

±0.5℃

2.6

溫度過沖度

≤2℃

2.7

溫度偏差

≤±2℃

2.8

溫度均勻度

≤2℃

2.9

濕度誤差

≤+2-3% R.H

2.10

降溫速率

≥1℃～1.2℃/min

2.11

升溫速率

≥1℃～2℃/min

2.12

制冷冷卻方式

風冷

2.11

噪音

環境箱滿負荷運行時設備周圍1m范圍內噪音≤74dB

2.12

總機容量

約7KW

2.13

電源

380V±10%V；50Hz；3P+N+G

2.14

電纜孔

左右各1個，100mm

2.15

制冷方式

雙級壓縮機機械制冷

序號

項目名稱

內容

3.1

設備組成

設備設計為整體體式結構，試驗箱后部為制冷機組、電控柜等部件

3.2

箱體材料

外殼：1.5mm 冷軋鋼板，表面噴塑處理；

保溫層：125mm厚高密度（40kg/m3）聚氨酯發泡；

內壁：1.2mmSUS304不銹鋼板制作，現場安裝好后整體焊接。

3.3

試驗箱大門

● 箱體安裝一套旋轉雙開大門，用于試驗品進入試驗箱;顏色：藍色。

● 門框尺寸:700×750mm（W×H），密封均采用硅橡膠密封條。

● 門板和門框內部預埋加強型材，確保門板與門框緊密貼合；

● 大門內側邊沿設置自恒溫加熱帶，系統根據工作室溫度自動開啟加熱帶除霜功能；

● 進口鉸鏈，開度不小于120°；

● 原裝進口把手，上下兩點鎖緊，雙層耐高低溫軟態硅橡膠密封條密封；

● 門內側邊沿設置自恒溫加熱帶，系統根據工作室溫度自動開啟加熱帶除霜功能；

● 大門可以從內外兩側進行開啟。

3.4

觀察窗

●觀察窗數量：2套，安裝在箱體大門上，用于試驗人員觀察箱內情況。

●觀察窗規格：可視面積大于400×500mm的四層中空電熱玻璃觀察窗，電熱玻璃為國內領先技術的導電覆膜玻璃，本觀察窗有透光率高，隔熱效果好、玻璃表面無電阻絲影響觀察等優點，當工作室溫度低于環境溫度時系統自動開啟觀察窗除霧功能，保證在任何工況條件下可清晰觀察。

3.5

工作室照明燈

內箱頂部上安裝2盞防爆照明燈。

3.6

氣壓平衡窗

為了維持庫體在升降溫和加濕過程中內部壓力與外界平衡，為避免庫體內外氣壓差過大變形損壞，試驗箱配套2套氣壓平衡窗.

序號

項目

內  容

4.1

空氣循環

采用后風道強制鼓風循環，頂部均勻側送風，下回風，滿足對風速和溫度均勻度的要求。

循環風機

循環風機：配置2套外置長軸電機的離心風機，滿足溫度變化、高低溫循環試驗時相關風速要求。

4.2

溫度控制

●控制器通過采集溫度傳感器信號和設定值進行比對，通過PID+PWM輸出自動調節加熱功率或制冷劑流量，使設備箱內的空氣溫度達到動態平衡。

●降溫發器在低溫時使用，在蒸發器迎風側增加兩排超大片距換熱管，用于防止后部蒸發器結霜影響空氣循環。

溫度測量

●采用高精度A級Pt100溫度傳感器進行溫度測量。

●溫度傳感器一支用于控制，一支用于獨立的超溫保護；

加熱器

●采用鎧裝電加熱管做為加熱器，表面負荷小，具有無明火、控溫靈敏、溫度滯后小的特點。

●采用固態繼電器進行無觸點過零觸發驅動加熱器工作，無接觸火花和噪音，使用壽命長。

序號

項目名稱

內容

5.1

溫度測量元件

溫度測量：采用高精度PT100干溫傳感器進行溫度測量

濕度測量：采用高精度PT100濕溫傳感器+氣象紗布的濕度傳感器

5.2

控制元件

1）控制器：采用自主研發彩色中文7英寸液晶觸摸屏+歐姆龍PLC。

2）操作界面：

觸摸屏中文界面，溫濕度顯示，運行狀態，操作設定，趨勢圖表，程序設定，預約設定，程序管理，程序編輯，實時報警，自整定等界面。

3）控制規律

PID功能：有多組PID參數，可由溫度區域法智能調用不同的PID號。

3）設定精度：溫度：0.01℃；濕度:0.1%R.H；時間：1s。

4）程序容量

溫度變化過程、恒定時間可以程序控制，可預設多條溫度程序供選擇調用；

程序容量：可編輯存儲100組程序；

程序段：每組程序最多99段；

內部循環：程序內的程序段最多可循環999次；

程序循環：最多可循環999次；

具有程序鏈接功能，有段保持，段等待、跳段等功能。

5）運行方式：恒定運行，程序運行，預定開關機。

6) 試驗數據記憶

設定溫度，實測溫濕度，運行時間等；數據記錄、曲線顯示及歷史數據記錄。

7）制冷工況自動選擇

根據不同試驗條件，自動選擇制冷機工作狀態；

8）故障信息

具備自診斷功能，設備發生異常狀況時，控制器屏幕上自動顯示故障狀態。

5.3

上位機接口

1）USB數據接口；

2）RS485（帶RS485/ RS232轉換卡，轉換為RS232接口）。

5.4

控制軟件

1）自主研發的控制軟件及連機軟件，可實現升級服務；

2）三包外的軟件系統都為免費提供。

5.5

安全保護機制

1）試驗箱的顯示設備上具有運行狀態指示以及故障指示，并有故障提示

2) 在試驗箱外部設有急停開關

試驗過程中設備檢測到故障后能夠自動緊急停止。當出現緊急狀況時，可人工通過該開關切斷設備的動力供應，使其處于停機狀態。緊急停止后試驗區域溫度應不再繼續上升（高溫工況）和繼續下降（低溫工況），可自動恢復到常溫狀態

3) 具有保護機制，設備報警過程中，有明顯的聲光提示，保護機制包括但不僅限于以下內容：

a、設備有過流保護和短路保護；

b、風機過熱、過載等保護（防止風機溫度過高、載荷過大）；

c、壓縮機超壓、過熱、過流等保護（防止壓縮機壓力、溫度過高，電流過大）；

e、壓縮機回氣和排氣溫度保護（防止氣壓發生變化時，該系統應能及時將環境箱內外的氣壓水平調節并穩定在一個合適的狀態）;

f、設備超溫保護，保護溫度可根據試驗需求進行設置（防止試驗箱內溫度過高，保護試驗樣品）；

g、加濕管過熱保護;

h、加濕缺水保護;

i、壓力保護（防止艙內壓力過高或過低造成環境艙體損壞）。

序號

項目名稱

內容

6.1

概述

制冷系統為設備的降溫、低溫恒溫、除濕提供冷源；根據設備的試驗狀態不同，制冷系統自動調節制冷機的運行工況，為相應試驗過程提供所需冷量，從而達到滿足設備的性能指標的目的。

6.2

工作介質

新型環保制冷劑R404a+R23。

6.3

制冷工作原理

1）工作原理概述

制冷系統采用逆卡若循環。其主要作用是使制冷劑經壓縮機、冷凝器，節流裝置（毛細管或膨脹閥）、蒸發器等構成的制冷系統中循環并發生相變。過程大致如下：制冷劑在蒸發器中沸騰吸收工作室內空氣的熱量；被壓縮機吸入后變成高溫高壓蒸汽；流經冷凝器被常溫空氣或水冷卻后液化，向外釋放熱量；低溫液態制冷劑經過節流裝置，由高壓變成低壓并達到該壓力下的飽和溫度（即蒸發溫度），再流入蒸發器中蒸發吸熱。如此周而復始從而達到降溫的目的。

2）蒸發器

翅片管式換熱器；蒸發器位于試驗箱一端的風道夾層內，由鼓風電機強制通風，快速換熱。

3）節流裝置：膨脹閥和毛細管。

4) 減振：采用壓縮機彈簧減振，制冷系統整體二次減振；制冷系統管路采用增加R和彎頭的方式避免因振動和溫度的變化引起的銅管變形，從而造成制冷系統管路破裂。

5）關鍵制冷輔助件：膨脹閥（丹佛斯/斯坡蘭）、電磁閥（丹佛斯）、截止閥（艾默生）、過濾器（艾默生）、壓力控制器（丹佛斯）、熱交換器(阿法拉發)、油分離器（艾默生）等國外知名名牌產品。

序號

名稱

內容

7.1

保護裝置

1）加熱器短路保護

2）獨立工作室超溫保護

3）風機過熱/過流保護

4）壓縮機超壓保護

5）壓縮機過熱/過流保護

6）電源欠壓、過壓、缺相保護

7）冷卻水缺水報警

8）冷卻水?dāng)嗨畧缶?/p>

9）安全可靠的接地裝置

10）空氣調節通道極限超溫

11)箱內外氣壓平衡裝置等保護功能

12)加濕管過熱保護

13)加濕缺水保護

14)凈化水裝置低水位、停水、濾芯更換報警裝置

7.2

緊急按鈕

安裝一鍵急停按鈕，在試驗出現異常時可通過急停按鈕緊急斷電

序

項目

內容

8.1

設備保養

電器元件：觀察其老化程度、各元器部件因長期振動是否牢固，螺絲有無松動；

箱體結構：各機械運動部份是否開關自如，有無滑絲、開關不靈活的地方;

操作人員是否有變動，對操作人員進行進一步培訓和指導，以期盡可能地保護產品的工作性能;

8.2

免費保修年限

設備從安裝調試合格后，整機質保期為壹年，終生售后服務。

8.3

售后服務響應及到達現場的時間

從驗收合格之日起，在保證期內賣方免費進行技術服務并免費提供損壞備件（人為損壞除外），賣方在接到買方之報修單后，實行1小時內作出反映，在2小時內給出解決故障辦法，使儀器正常運轉；若電話里不能解決，則在24小時內派專業人員到達現場，解決問題。

在質保期內，因買方使用不當原因出現設備故障時，賣方在接買方通知后，及時趕到買方現場，幫助排除故障、修復或更換零部件，需購買零部件時，酌情收取成本費。

8.4

培訓計劃

培訓目的：充分滿足買方需求，達到買方滿意的目的。

培訓職責：為買方提供設備備品、備件及相關技術資料。負責安排和組織對買方的技術培訓。

培訓安排：

免費在買方項目現場進行操作及維修的技術培訓，并提供全套中文培訓資料，使買方了解設備性能，培訓應能使買方技術人員掌握設備操作技術，保證設備正常運行，并能較為熟練的排除設備的一般故障避免因使用不當造成的故障。

培訓時間預定為一天，內容包括整機操作、 維修、保養、常見故障及處理知識。

序號

項目名稱

內容

9.1

隨機清單

主機         1臺

裝箱單        1份

主機說明書       1份

保養維修手冊     1份

儀表說明書      1套

合格證        1份

保修卡        1份

項目

名 稱

型 號

數量

單位

品牌/制造商

備注

結構

保溫庫體

125mm厚

1

套

富易達定制

加強地板

125mm厚

1

套

富易達定制

設備大門

125mm厚

1

套

富易達定制

大門把手鉸鏈

不銹鋼

1

套

日本TAKIGEN

照明燈

60W

4

套

上海亞明

離心風葉

C200-H100

4

個

日本TAKIGEN

不銹鋼離心風機

60W或者90W

4

套

重慶儀表電機廠

觀察窗

300*450

2

套

東莞和信

測試孔

Ф100

2

套

日本TAKIGEN

內部風道

SUS304

1.0

套

富易達定制

控制柜掛箱

1

套

富易達定制

機組架

1

套

富易達定制

帶散熱風機

橋架

1

套

富易達定制

制冷空調

制冷壓縮機

3HP

2

臺

德國博客

缸頂風機

2

臺

杭州馬爾

R23蒸發器

1

個

北京新興

紫銅管鋁翅

排氣旁通調節閥

CPCE系列

2

個

丹麥Danfoss

蒸發壓力調節器

KVP-系列

1

個

丹麥Danfoss

單向閥

NRV系列

1

個

丹麥Danfoss

泄壓閥

KVR系列

1

個

丹麥Danfoss

殼管式冷凝器

C系列

2

臺

佛山科威力

干燥過濾器

EK系列

2

個

丹麥Danfoss

電磁閥

10系列

7

套

日本鷺宮

板式換熱器

B3系列

1

臺

丹麥Danfoss

膨脹容器

ZL系列

1

臺

北峰制冷

油分離器

A系列

2

個

美國Emerson

高低壓控制器

KP系列

2

個

丹麥Danfoss

冷凍油

32L

5

L

冰熊

制冷劑

R404A,R23

40

Kg

美國Honeywell

Y型過濾器

DN50

1

個

上海

壓力表

充油式

4

個

瑞士REFCO

截止閥

BM-系列

2

個

丹麥Danfoss

紫銅管、彎頭

TY2

150

kg

金龍銅業

避震管

VAF-系列

4

只

美國Packless

電加熱器

6kW

3

組

百點熱能

散熱風機

配防護罩

1

臺

杭州馬爾

電氣

觸摸屏控制器

7〞+PLC+TS101

1

套

日本歐姆龍

開關電源

1

套

臺灣明緯

接觸器

6

套

法國Schneider

熱繼電器

6

個

法國Schneider

空氣開關

4

套

法國Schneider

漏電空開

1

套

浙江正泰或德力西

繼電器

8

套

法國Schneider

固態繼電器

H480系列

4

套

臺灣ANV

溫度傳感器

Pt100

2

支

臺灣松啟

相許保護器

XJ3-G

1

套

臺灣ANV

超溫撥盤表

1

套

韓國彩虹

三色報警燈

ST系列

1

個

上海天逸
