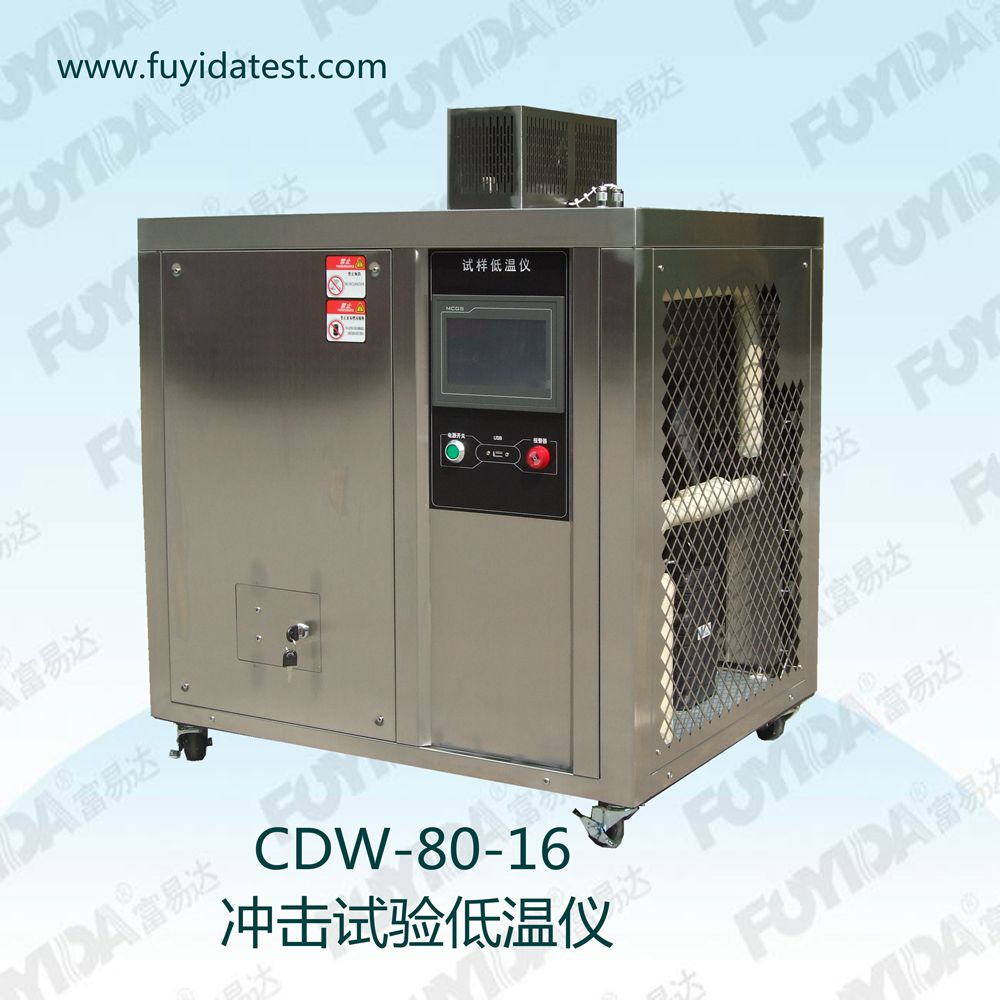

沖擊試樣低溫儀（CDW-80-16）
一、概述
CDW-80-16型沖擊試樣低溫儀是本公司根據GB229-2007《金屬夏比缺口沖擊試驗方法》中對低溫裝置的要求而最新研制開發的兩級復疊式壓縮機制冷設備。本設備采用“法國泰康”壓縮機、丹弗斯控冷配件；利用工業酒精為低溫介質；利用熱平衡原理設計專用的觸摸屏控制系統，利用循環攪拌方式達到溫度均勻；利用低溫增壓循環泵可使槽內低溫介質到達第二現場，對其進行冷卻和恒溫?？赏耆珴M足國家標準GB229-2007規定的各項控溫指標。
CDW-80-16型沖擊試樣低溫儀的控制系統采用富易達自主開發的PLC控制系統，7寸觸摸屏顯示和操作、人機界面友好，基于PLC的控制技術可靠性更高。該系統集成了溫度控制、內循環攪拌、溫度到達提醒和保溫時間到達提醒、外循環泵 可以根據第二溫場的溫度指標自動控制調節外循環泵的流量大小等功能。
本沖擊試樣低溫儀操作簡單方便，工作效率高，外部采用拉絲不銹鋼板材料，美觀大方。是金屬低溫沖擊試驗中理想的試樣冷卻和低溫恒溫設備。同時也可作為冷源用于其他低溫檢測和試驗工作。
二、主要技術參數（沖擊試樣低溫儀——手動升樣機型）
1、控溫范圍：室溫~ -80℃（室溫≤25℃測定以下數據）
2、恒溫精度：±0.3℃
3、降溫速度：室溫~ -80℃約60min
其中：室溫 ~ 0℃ 約2.0℃/min； 0℃~ -20℃ 約1.5℃/min；-20℃~ -60℃ 約1.0℃/min；-60℃~ -80℃ 約0.5℃/min。
4、工作室尺寸：350×300×150mm（長×寬×高），容積16升；
5、開口尺寸：220×300（試樣≥150個，10×10×55）
6、外形尺寸：840×660×990mm（含電機蓋高度）（長×寬×高）
7、試樣架：4層
7、控制系統：7寸觸摸屏+PLC控制（富易達自主研發控制軟件）
8、冷卻介質：乙醇或其他不凍液
9、工作電源：220V，50Hz，3.5kW
|
手動升樣沖擊試驗低溫儀選型資料 |
||||
|
型號 |
CDW-80-16 |
CDW-60-16 |
CDW-40-16 |
|
|
方式 |
馬達攪拌循環 |
|||
|
性 能 |
溫度范圍 |
30℃～-80℃ |
30℃～-60℃ |
30℃～-40℃ |
|
均勻度/波動度 |
±0.5℃ / ±0.3℃ |
|||
|
溫度偏差 |
±0.5℃ |
|||
|
試樣架 |
4層，尺寸：180×280×20，試樣數大于150個（試樣尺寸：10×10×55,mm） |
|||
|
升溫時間 |
-60～RT約40min |
-60～RT約35min |
-40～RT約30min |
|
|
降溫時間 |
RT～-60℃約60min |
RT～-60℃約50min |
RT～-40℃約60min |
|
|
性能保證 |
以上溫度在環境溫度25℃，高低溫箱內無負荷條件下測得的數據。 |
|||
|
構 成 |
內部材質 |
SUS304不銹鋼 |
||
|
外部材質 |
拉絲不銹鋼或者冷軋鋼板表面防銹處理噴粉涂裝 |
|||
|
斷熱材料 |
聚氨酯硬質發泡+硅酸鋁纖維棉 |
|||
|
加熱器 |
鎳洛合金絲，外覆不銹鋼加熱管 |
|||
|
攪拌馬達 |
90W /不銹鋼長軸電機 |
|||
|
制冷機組 |
低溫儀底部后面（左右風冷進出風方式） |
|||
|
控 制 系 統 |
控制系統 |
專用PLC控制系統（7寸觸摸屏） |
||
|
控制方式 |
PID控制+SSR、雙路輸出 |
|||
|
運行功能 |
定值運行 |
|||
|
附加功能 |
觸摸屏鎖屏功能、預約開機功能、R232遠程通訊 |
|||
|
制 冷 系 統 |
制冷方式 |
雙級復疊壓縮機制冷 |
單級壓縮機制冷 |
|
|
散熱方式 |
風冷式散熱（氣冷式散熱） |
|||
|
壓 縮 機 |
意大利“阿斯巴拉”壓縮機 |
|||
|
控冷元件 |
丹弗斯膨脹閥、艾默生氣液分離器、丹弗斯過濾器 |
|||
|
安全裝置 |
漏電保護、熔斷器保護、電機過流保護 |
|||
|
選 型 規 格 |
工作室尺寸 D×W×H,cm |
350×300×150mm（長×寬×高），（容積:5.4L），開口尺寸：220×300 |
||
|
外型尺寸 D×W×H,cm |
840×660×990mm（長×寬×高） |
|||
|
內容積 L |
16升，推薦灌裝低溫溶劑14L |
|||
|
電源 / 電流 |
220V、3.5Kw、13A |
220V、3.2Kw、12A |
220V、2.5Kw、12A |
|
深圳市富易達儀器有限公司 2015年9月 發布新品
